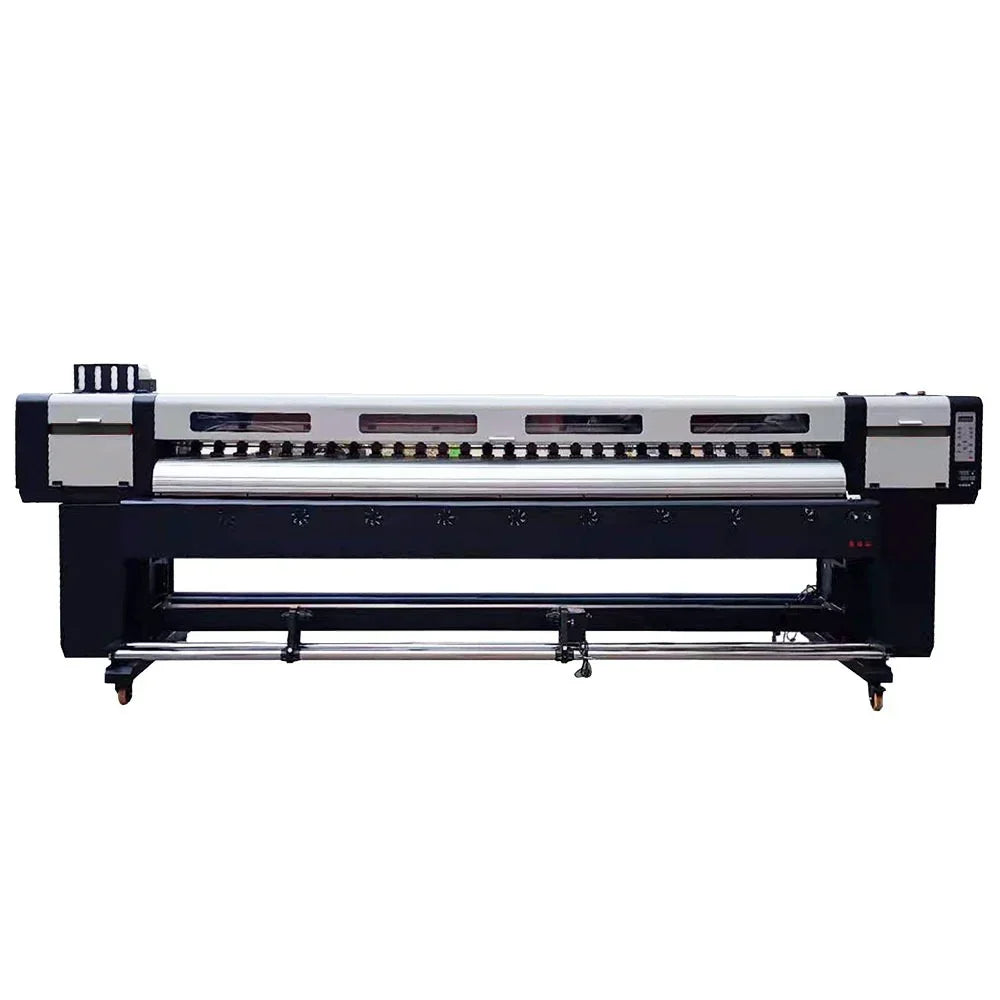

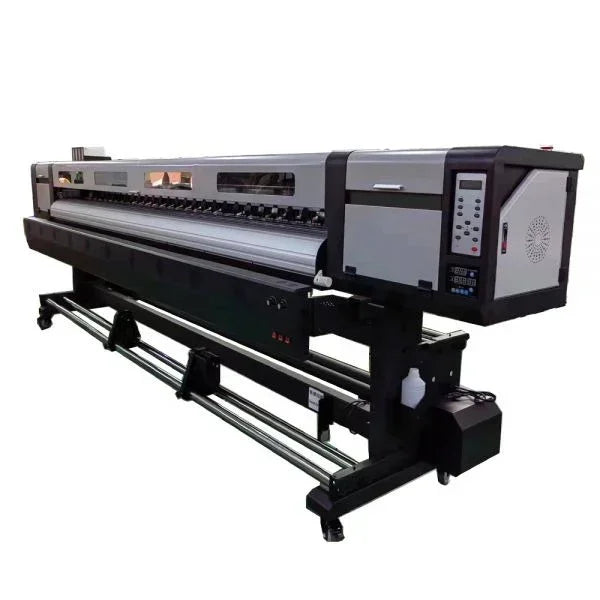

Plotter 3200A 2Cabezales i3200E 3.2M

Name: Plotter 3200A 2Cabezales i3200E 3.2M
Brand: SIGN COLOMBIA
Price: 44900160.0 COP
Availability: InStock

Variantes de producto

$44.900.160,00

Oferta Sobre pedido

Los gastos de envío se calculan en la pantalla de pago.

Only 1 units left

Bajas existencias: quedan 1

Descripción

Código del articulo: SIT-POLAR-3200A

Especificaciones:

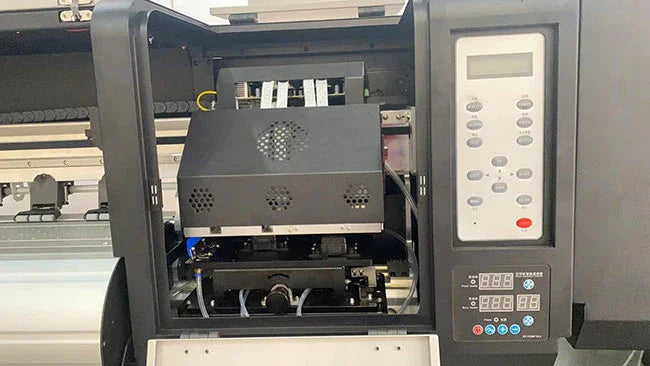

Cabezal de impresión	2 I3200
Velocidad de impresión	Draft 3pass: 40 m²/h
	Producción de 4 pasadas: 30 m²/h
	Alta calidad, 6 pasos: 20 m²/h
Tipo de tinta	Tinta de sublimación, tinta a base de agua, tinta ecosolvente.
Método de suministro de tinta	Sistema continuo con botella de tinta grande de 2,5 L y alarma de falta de tinta.
Ancho	3200 mm
Tipo de material	Lienzo, pegatina, pancarta flexible
Altura de la cabeza	Ajustable sin escalonamientos de 2 a 8 mm
Sistema de calefacción	Calentamiento segmentado por infrarrojos, secado por aire, doble secado
Papel anti-deformación	Papel anti-deformación de resistencia uniforme combinada
Dispositivo de recolección automático	Capacidad de carga de aproximadamente 60 kg.
Interfaz de transferencia de datos	Puerto de red Gigabit
Software RIP	Palo mayor
Potencia de entrada	220 V, Impresora 1 kW, Secadora 6 kW
Tamaño del embalaje	47301010830 mm
Peso bruto	500 kg

Detalles:

Instala el trípode:

Nombres de los componentes:

1. Cuerpo principal
2. Sistema de alimentación de papel
3. Secador
4. Patas de hierro
5.
Travesaño 6. Placa de fijación de soporte
7. Estructura de las patas
8. Sistema de recogida de papel

Instalación de la estructura de las patas:
1. Instale las bases izquierda y derecha en los extremos inferiores de las patas de hierro izquierda y derecha, y fíjelas con 8 tornillos hexagonales interiores (M5×10). Coloque las ruedas con freno en las bases izquierda y derecha con 16 tornillos hexagonales interiores (M5×10).
Nota: Apriete en la dirección de la flecha, como se muestra en el diagrama.

2. Instale las barras de unión y la viga transversal entre ellas y fíjelas con 22 pernos hexagonales interiores (M5×10), como se muestra en el diagrama.
3. Fije la placa de fijación de soporte a las patas de hierro izquierda y derecha y a los pies de la base izquierda y derecha con 6 pernos hexagonales interiores (M5×10).

A continuación, fije ambos extremos de la placa de soporte con 4 tornillos hexagonales interiores (M6×25).

Coloque el módulo motor de recolección de papel ensamblado y el módulo de recolección de papel sobre el tubo de aluminio.

A continuación, fíjelos a las piezas de soporte izquierda y derecha utilizando dos mangos moleteados rectos (M5×25), como se muestra en el diagrama.

4. Fije los componentes de soporte del ventilador a las patas de hierro izquierda y derecha utilizando 8 tornillos hexagonales interiores (M5×10).

A continuación, fije la secadora ensamblada al soporte utilizando 8 tornillos hexagonales interiores (M4×10), como se muestra en el diagrama.

5. Fije la placa de fijación de soporte a las patas de hierro izquierda y derecha y a los pies de la base utilizando 6 pernos hexagonales interiores (M5×10).

A continuación, fije ambos extremos de la placa de soporte con 4 tornillos hexagonales interiores (M6×25).

Coloque el módulo de alimentación de papel ensamblado sobre el tubo de aluminio.

Luego, fíjelo con 2 manijas moleteadas rectas (M5×25) a las partes de soporte izquierda y derecha, como se muestra en el diagrama.

6. Después de completar los pasos anteriores, monte el cuerpo principal en el marco de la pata. Alinee los orificios circulares y fíjelo con 4 pernos hexagonales interiores (M5×10) (apriete en la dirección que indica la flecha), como se muestra en el diagrama.
