GRAN FORMATO · LÁSER / FIBRA
Corte por láser de fibra · JM2260 · 1500 W
Corte de tubos y láminas de metal en formato 3000 × 1500 mm.
$230.348.000 COP
CAPACIDADES
Características

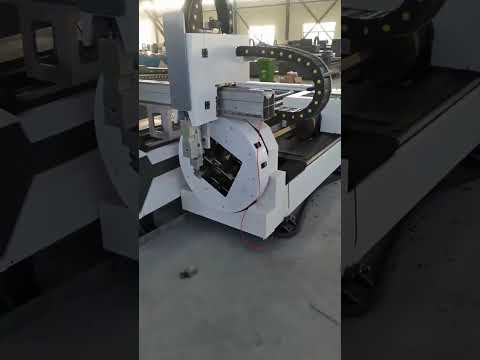

Corte de tubos
Eje X 400 mm, eje Y 6000 mm, eje Z 220 mm; área 220 × 6000 mm y diámetro máximo 220 mm.Corte de chapa
Área de corte 1500 × 3000 mm.Movimiento
Velocidad máxima 50 m/min.Alimentación
380 V / 50 Hz, 2 fases; potencia total 15 kW.Protección
Protección de fuente IP54.Componentes

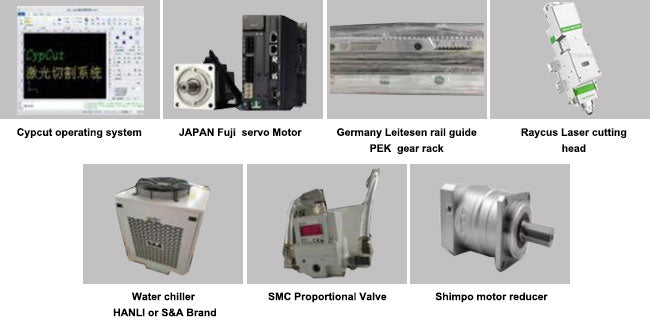

Cabezal Ospri/Ray, guías HIWIN/THK, servomotores FUJI y control DAHE.DATOS TÉCNICOS
Parámetros técnicos
SIT-FIBER-JM2260
- FUENTE
- Raycus · 1500 W
- ÁREA DE CHAPA
- 1500 × 3000 mm
- ÁREA DE TUBO
- 220 × 6000 mm
- DIÁMETRO MÁXIMO DE TUBO
- 220 mm
- VELOCIDAD MÁXIMA
- 50 m/min
- VOLTAJE
- 380 V / 50 Hz · 2 fases
- POTENCIA TOTAL
- 15 kW
- PROTECCIÓN
- IP54
Configuración publicada
- GUÍAS
- HIWIN / THK
- SERVOMOTORES
- FUJI
- CONTROL
- NC / corte de tubos
FLUJO DE TRABAJO
Proceso
-
01
Diseño
Preparar el archivo de corte y definir si se trabajará tubo o chapa.
-
02
Carga
Ubicar el material dentro del área correspondiente.
-
03
Ajuste
Seleccionar gas, presión, boquilla y altura según material.
-
04
Corte
Ejecutar el corte y retirar los componentes terminados.
POSIBILIDADES
Aplicaciones
Conoce algunas de las aplicaciones que puedes producir con esta solución.

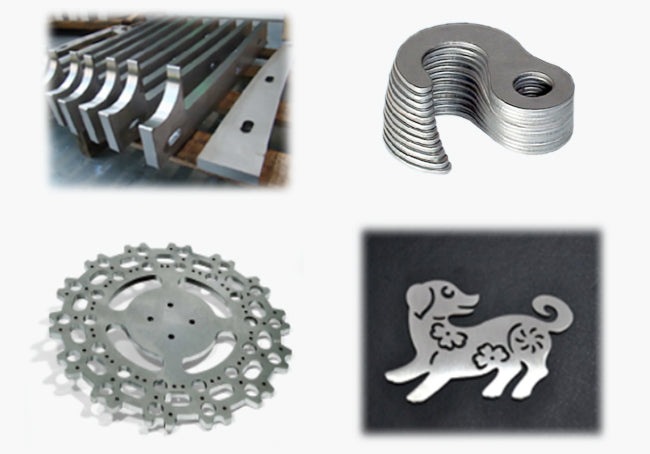

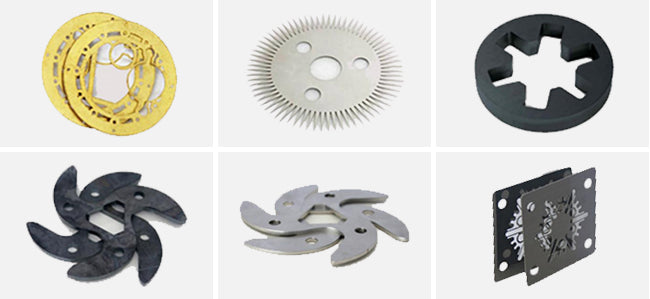

CHAPA METÁLICA
Chapa
Corte de acero inoxidable, acero dulce, aluminio y cobre.
TUBOS
Tubos
Corte de tubos de hasta 220 mm de diámetro.
INSUMOS
Insumos para tu producción
Todo lo esencial para mantener tu flujo de producción.
Fuente
Fuente de fibra Raycus de 1500 W.
Gases
Parámetros publicados con N₂ y O₂ según material.
Componentes

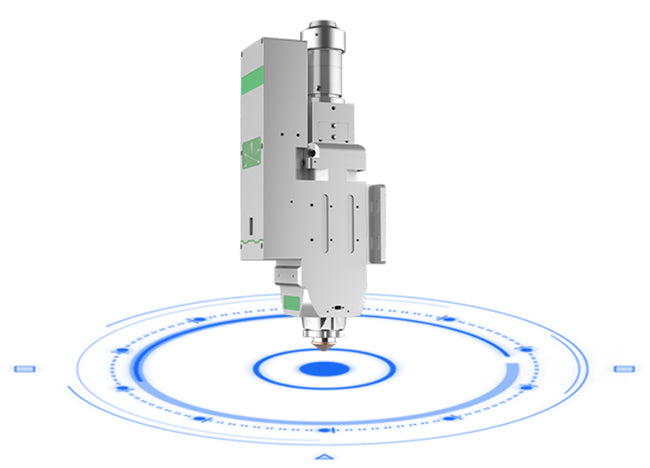

Cabezal de corte, guías lineales y enfriador de agua.
ASESORÍA ESPECIALIZADA
Encuentra la configuración adecuada para tu producción.
Cuéntanos qué quieres producir y te ayudamos a elegir el equipo adecuado.
