Máquina de corte por láser de fibra
$230.348.000,00 COP
1 unidades disponibles
Descripción
Código del articulo: SIT-FIBER-JM2260
Parámetros técnicos:
| Modelo | JM2260 | |
| Tipo de láser | Raycus | |
| Potencia nominal | 1500W | |
| Corte de tubos | Eje X | 400 mm |
| Eje Y | 6000 milímetros | |
| Eje Z | 220 mm | |
| Tamaño del corte | 220 × 6000 mm | |
| Diámetro máximo de corte | 220 mm | |
| Corte de chapa | Tamaño del corte | 1500 x 3000 mm |
| Velocidad máxima | 50 m/min | |
| Voltaje de trabajo | 380 V/50 Hz, 2 fases | |
| Potencia total | 15KW | |
| Protección de la fuente de alimentación | IP54 | |
| Dimensión total | 1: 7900 mm x 900 mm x 1000 mm | |
| 2: 4500 mm x 2200 mm x 1800 mm | ||

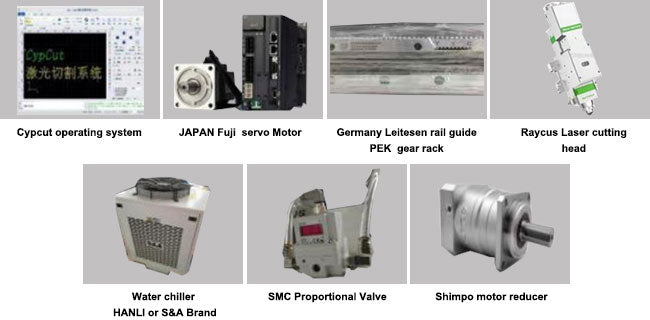

Configuración:
| NO. | Nombre | Cantidad | Observaciones |
| 1 | Láser de fibra | 1 juego | Raycus o Max |
| Fuente de alimentación láser | |||
| Enfriador de agua | Hong Kong | ||

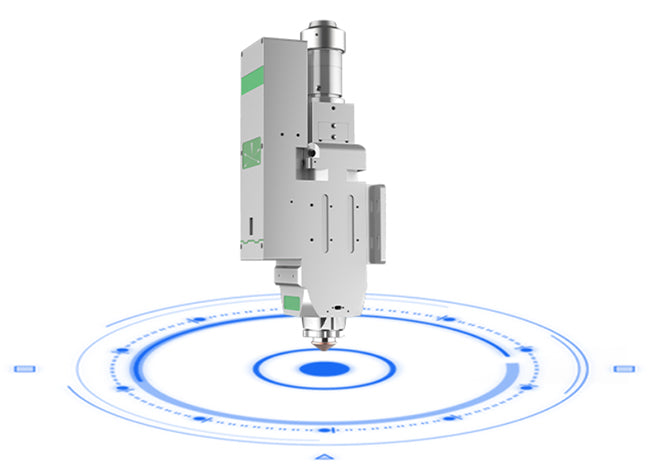

| 2 | Cabezal de corte por láser | 1 juego | Herramientas Ospri/Ray |
| 3 | Cama de la máquina | ||
| Riel guía lineal | 1 juego | Taiwán HIWIN | |
| Guía ferroviaria | 3 juegos | Japón THK/Taiwán HIWIN | |
| Cremallera de engranajes | 3 juegos | YYC alemán | |
| Reductor | 3 juegos | Francia MOTOVARIL/Japón Shimpo | |
| Servomotor y accionamiento | 4 juegos | Japón FUJI | |
| Componente neumático | 1 juego | ARTAC/SMC | |
| Componentes eléctricos | 1 juego | Francia Schneider | |
| Gabinete de control | 1 juego | DAHE | |
| Cuerpo de la máquina | 1 juego | DAHE | |
| Recolector de fragmentos de metal | 1 juego | DAHE | |
| 4 | Sistema de control de software | ||
| NC/Corte de cigarros | |||
Parámetros de corte:
| Materiales | Espesor (m) | Velocidad (m/min) | Potencia (W) | Gas | Presión (bar) | Boquilla (mm) | Altura de corte (mm) |
| Inoxidable | 1 | 25 | 1500 | N2 | 12 | 1,5 segundos | 0,5 |
| 2 | 8 | 14 | 2.0S | 0,5 | |||
| 3 | 4.5 | 16 | 2,5 segundos | 0,5 | |||
| 4.5 | 1.5 | 18 | 3.0S | 0,5 | |||
| 5.5 | 0,8 | 18 | 3.0S | 0,5 | |||
| Leve | 1 | 22 | 1500 | N2 | 12 | 1,5 segundos | 0,5 |
| 3 | 3.6 | O2 | 0.6 | 1.0D | 1 | ||
| 6 | 1.4 | 0.6 | 1.5D | 1 | |||
| 8 | 1.2 | 0.6 | 1.5D | 1 | |||
| 10 | 1 | 0.6 | 2.0D | 1 | |||
| 12 | 0,8 | 0.6 | 2.5D | 1 | |||
| 14 | 0,65 | 0.6 | 3.0D | 1 | |||
| 16 | 0,5 | 0.6 | 3.0D | 1 | |||
| Aluminio | 1 | 18 | 1500 | N2 | 12 | 1,5 segundos | 0,5 |
| 2 | 6 | 14 | 2.0S | 0,5 | |||
| 3 | 2.5 | 15 | 2,5 segundos | 0,5 | |||
| 4 | 0,8 | 17 | 3.0S | 0,5 | |||
| Cobre | 1 | 15 | 1500 | N2 | 14 | 1,5 segundos | 0,5 |
| 2 | 5 | 16 | 2.0S | 0,5 | |||
| 3 | 1.8 | 18 | 2,5 segundos | 0,5 | |||
| 4 | 1 | 20 | 3.0S | 0,5 |
